Asset Owner
Moderne Bauwerksdiagnostik garantiert sichere Brücken.
Bauingenieur
Digitale Inspektionsgrundlagen für Ihre sichere Bewertung des Zustandsergebnisses.
Datenaufbereiter
Genaueste Daten für Ihre perfekte Datenaufbereitung.
Drohnen-Beflieger
Nur perfekte Bilddaten liefern aussagekräftige Inspektionsergebnisse.
Moderne Bauwerksdiagnostik garantiert sichere Brücken
Bauwerks-Eigentümer / Asset Owner
Durch digitale Bauwerksmodelle erhalten Sie eine standardisierte, objektivierte und georeferenzierte Gesamtdarstellung aller relevanten Informationen. Effiziente Verfahren zur Digitalisierung einer Vielzahl von Bestandsbauwerken sind daher von großer Bedeutung. Die Aussagekraft der Ergebnisse im digitalen Zwilling ist in hohem Maße abhängig von der Aufnahmequalität bei der Inspektion.
Digitale Inspektionsgrundlagen für Ihre sichere Bewertung des Zustandsergebnisses
Bauingenieur / Ziviltechniker
Damit Sie abgesicherte und nachvollziehbare Brückenbewertungen durchführen können, benötigen Sie optimal strukturierte Daten. Dabei müssen die gesammelten Daten und Ergebnisse vollständig sein, höchste Qualität aufweisen und leicht zugänglich sein sowie ohne Informationsverlust weiterverarbeitet werden können. Die Basis dazu bildet perfekt erfasstes Bildmaterial, um Ihre Haftung für das Zustandsergebnis zu minimieren.
Genaueste Daten für Ihre perfekte Datenaufbereitung
Datenaufbereiter
Dienstleistungen wie KI-gestützte Schadenserkennung, 3D-Bauwerksmodellierung und Highend-Visualisierung als digitalen Zwilling mit Verknüpfung zum Schadensbericht bringen Ihre digitale Inspektion auf die nächste Stufe!
Künstliche Intelligenz erledigt für Sie die mühsame Handarbeit, damit Sie sich auf das Wesentliche konzentrieren können. Verschiedene Arten von Betonschäden können von neuronalen Netzwerken anhand von hochauflösenden Bildern im Sub-Millimeter-Bereich leicht erkannt werden. Voraussetzung: Die Qualität der Bilder ist perfekt.
Nur perfekte Bilddaten liefern aussagekräftige Inspektionsergebnisse
Drohnen-Beflieger / Data Capture Experts
Die Ergebnisse einer Inspektion können nur so gut sein, wie die Daten, die Sie dafür bereitstellen. Das Befliegen von Brücken und Bauwerken mittels Drohnen liefert nicht nur den Vorteil, dass auch für bisherige Inspektionen nicht zugängliche Bereiche dokumentiert werden können. Es stellt Sie als Drohnen-Pilot auch vor neue Herausforderungen, wenn es um ein sicheres Fluggefühl an z.B. uneinsichtigen Stellen geht und Sie bei jedem Wetter scharfe, gut ausgeleuchtete, richtig überlappte und mit konstanter GSD aufgenommene Bilder für Ihren Auftraggeber liefern wollen.

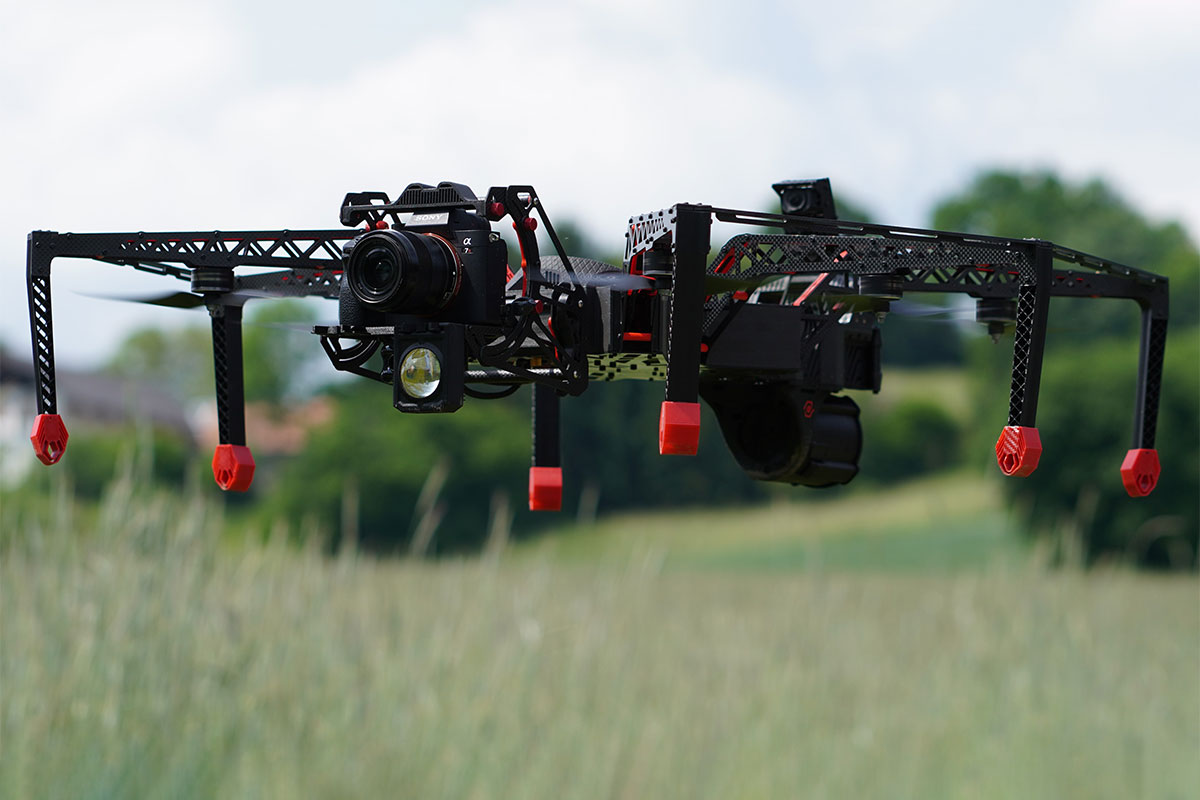

DROHNE SCORPIO MK II
Buy & Fly
CE zertifizierte Drohne als Kaufprodukt.
Sofort legal einsetzbar.
Individualisierbar.

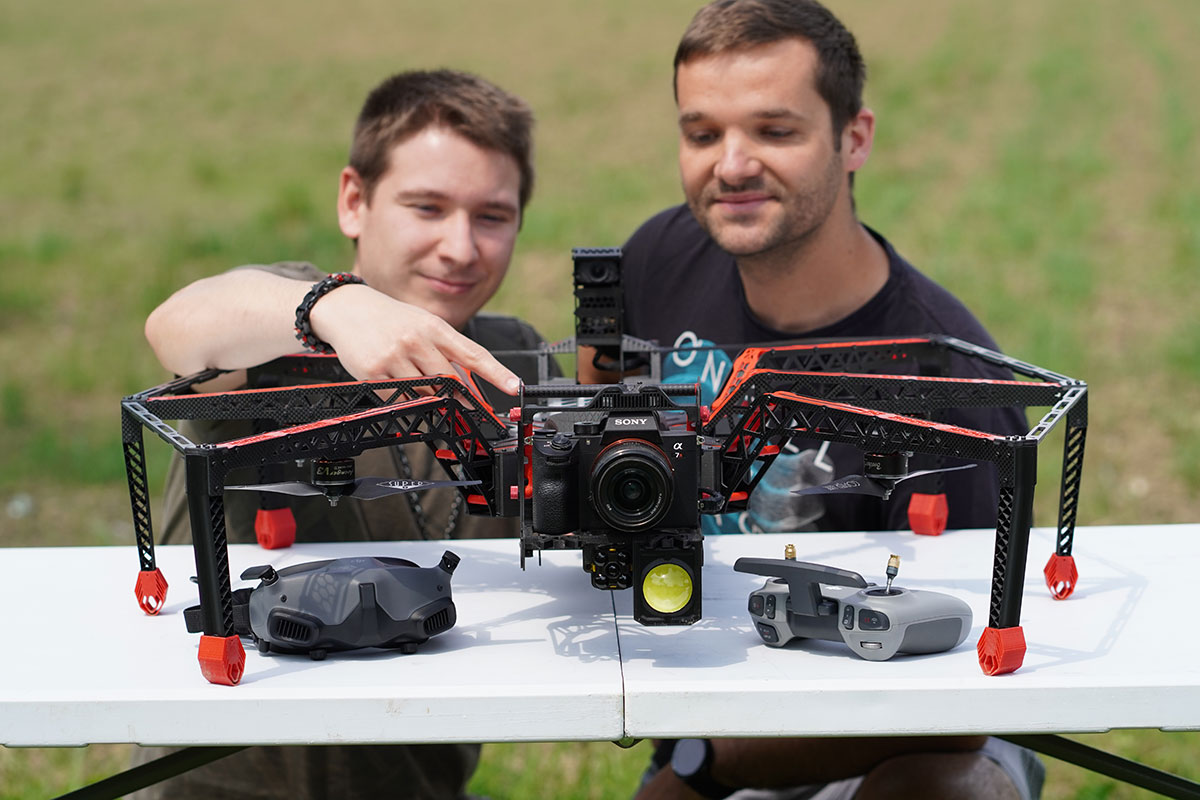

Anwenderschulung
Lernen vom Experten
Unser jahrelanges Know-how für Sie und Ihren Markt.
Dienstleistung
ADP-PRO works for YOU
Wir übernehmen Ihren gesamten Datenerfassungs-Auftrag.
Die wichtigsten Merkmale
-
Innovative Bauform speziell für Brücken- und Bauwerksinspektionen
-
Buy & Fly: Zertifiziert in Open C5 laut (EU) 2020/1058
-
Ausgestattet für Einsätze in der Kategorie Specific
-
Optimal für Digital Twin und AI-Damage-Detection von Strucinspect
-
Payload bis 1,1kg bei Gesamtgewicht unter 5kg und einer UAV Breite kleiner 800 mm
-
Reale GSD 0,5mm (Ground Sampling Distance)
-
Tool Head: vibrationsentkoppeltes Schnellwechselsystem für verschiedene Kamerasetups
-
Ein oder mehrere Kameras, z.B. GoPro, APS-C, Vollformat 35mm
-
Kameraschwenkbereich vertikal +/- 90°
-
Herausragende Navigation durch am Heck sitzende First Person View Kamera (FPV DJI O3)
-
Sicheres Fluggefühl durch sensorunabhängige Flugsteuerung
-
Stabile Fluglage mit präziser Reaktion auf Piloteneingaben ohne Latenzen
-
FPV Live-Ansicht in Echtzeit mit Full HD Videoübertragung für Dritte
-
Gespeicherte 4K FPV-Aufnahmen zur vollständigen Visualisierung oder Verarbeitung
-
Visualisierung der skalierbaren Tiefenschärfe mit HMI (Human Machine Interface)
-
Externe Speicherung des Objektabstandes für jedes Bild
-
Homogene Objektausleuchtung durch ein oder zwei Hochleistungsblitzmodule
-
Außenliegende, gedämpfte Beine für sichere Landungen
-
Schmales Windangriffsprofil
-
Mechanischer Propellerschutz
-
Anpassbare Akkuvarianten
-
Flyaway Sicherung durch externe Notabschaltung inklusive Rettungsschirm
-
Remote ID Übertragungssystem
-
Hohe Servicefreundlichkeit

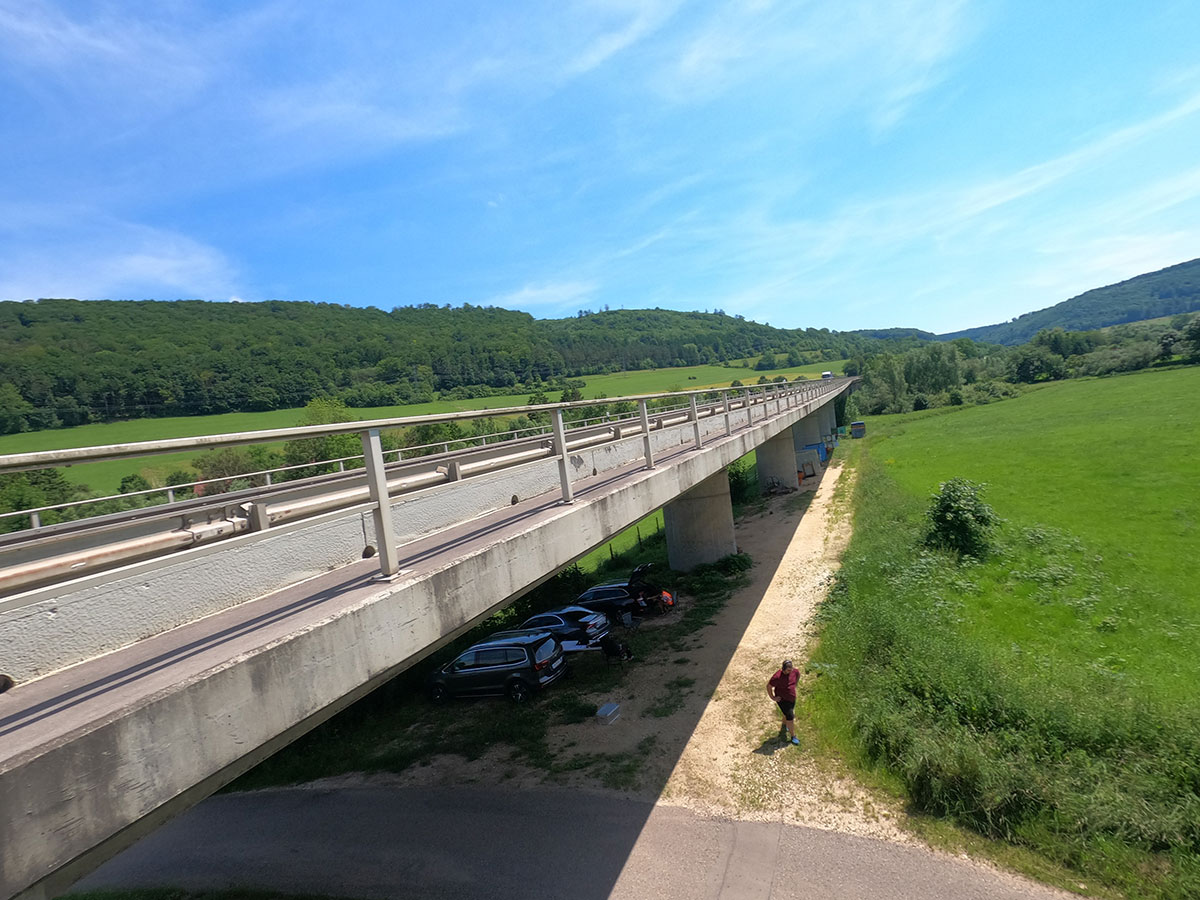

Kochertalbrücke
-
Informationen zu diesem Projekt
Projektname:
- KOCHERTALBRÜCKE
Auftraggeber
- Implenia Schweiz AG
Beschreibung des Projektes
- Kochertalbrücke, (Bundesstrasse) in Deutschland
An der Kochertalbrücke erhielten wir einen Auftrag von einem weltweit agierenden Großunternehmen. Dieser beinhaltete die Erfassung des Bauwerks mittels moderner Technologien, um eine präzise Gegenüberstellung zwischen Laser-Scanning und Photogrammetrie zu ermöglichen. Mit einem 42-Megapixel-Sensor führten wir die Aufnahmen durch, um hochpräzise Bilddaten zu erzeugen. Durch die Anwendung der Photogrammetrie konnten wir ihre Überlegenheit gegenüber dem Laser-Scanning präsentieren.
Leistungen ADP Rinner ZT GmbH
- Gesamtbefliegung ohne Fahrbahn mit AI- (0,5 mm)
- Modell- und georeferenzierte Übersichtsbilder
- Lieferung: entsprechend PSI – Daten- und Ordnerstrukur
Relevante Eckdaten
- ca. 100m Länge
- Bauform: Hohlkasten
Personal
- DI Gerald Fuxjäger
- Michael Kulmer
- Senad Niksic

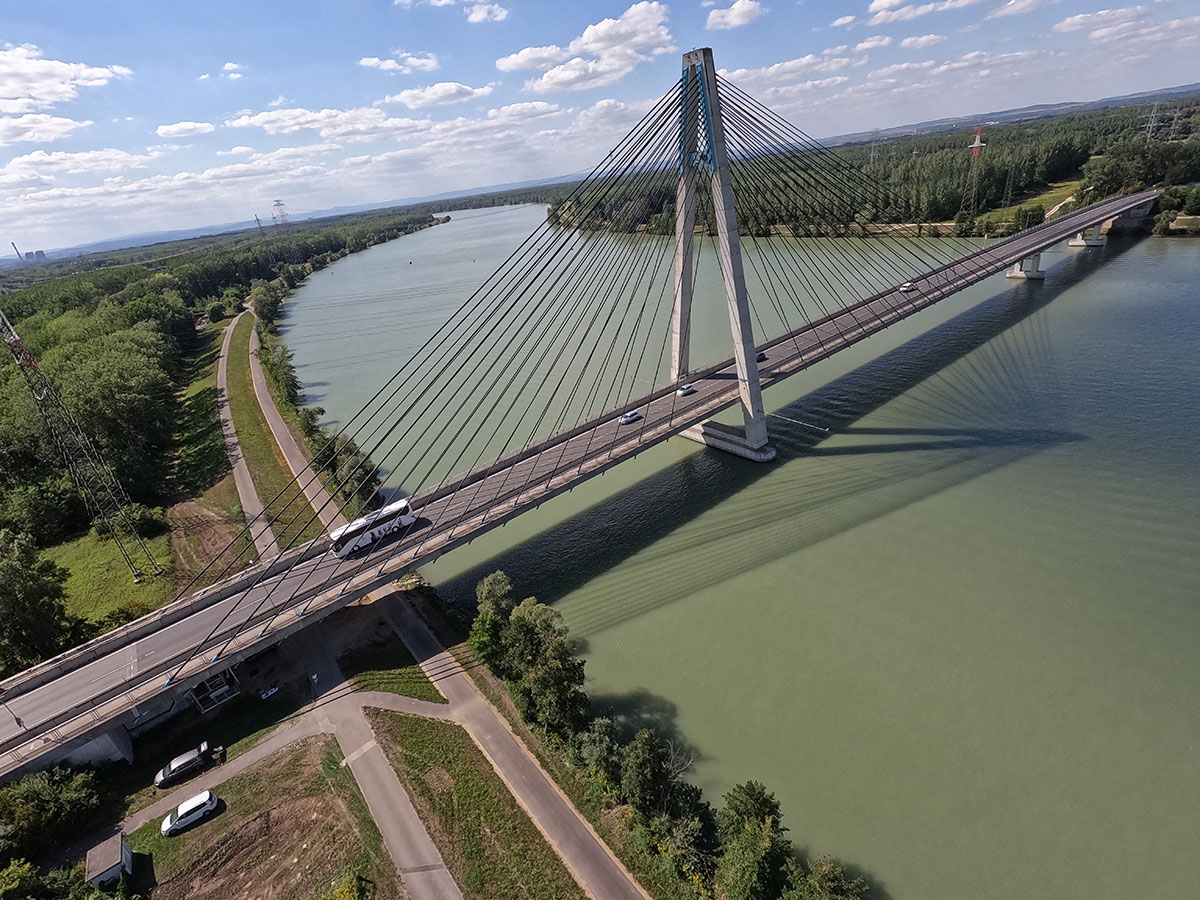

Rosenbrücke
-
Informationen zu diesem Projekt
Projektname:
- ROSENBRÜCKE
Auftraggeber
- Land NÖ / Smart Inspection
Beschreibung des Projektes
- Donaubrücke bei Tulln in Niederösterreich
An der Rosenbrücke erhielten wir den Auftrag von einer Befliegungsfirma, deren GPS-gestütztes System die Unterseite des Bauwerks nicht erfassen konnte. Deren System war nicht in der Lage, „nach oben zu schauen“, und die Bauform der Inspektionsmaschine erwies sich als zu groß für die Anforderungen der Aufgabe. Die anspruchsvolle Aufgabe, die Unterseite der Brücke zu erfassen, wurde an uns vergeben. Mit unserer spezialisierten Ausrüstung und spezifischen Know-how konnten wir die Einschränkungen des Systems überwinden und die fehlenden Daten der Rosenbrücke erfolgreich ergänzen. Eine präzise und umfassende Dokumentation des Zustandes wurde dadurch gewährleistet.
Leistungen ADP Rinner ZT GmbH
- Befliegung der Brückenunterseite mit Modelvariante AI (GSD: 0,5mm) oder Model (GSD: 1,5mm) für Modelbilder
- Pylonen ab unterhalb der Fahrbahnhöhe für AI und Modelbilder
Relevante Eckdaten
- ca. 440m Brückenunterseite
Personal
- DI Gerald Fuxjäger
- Michael Kulmer
- Kevin Moik

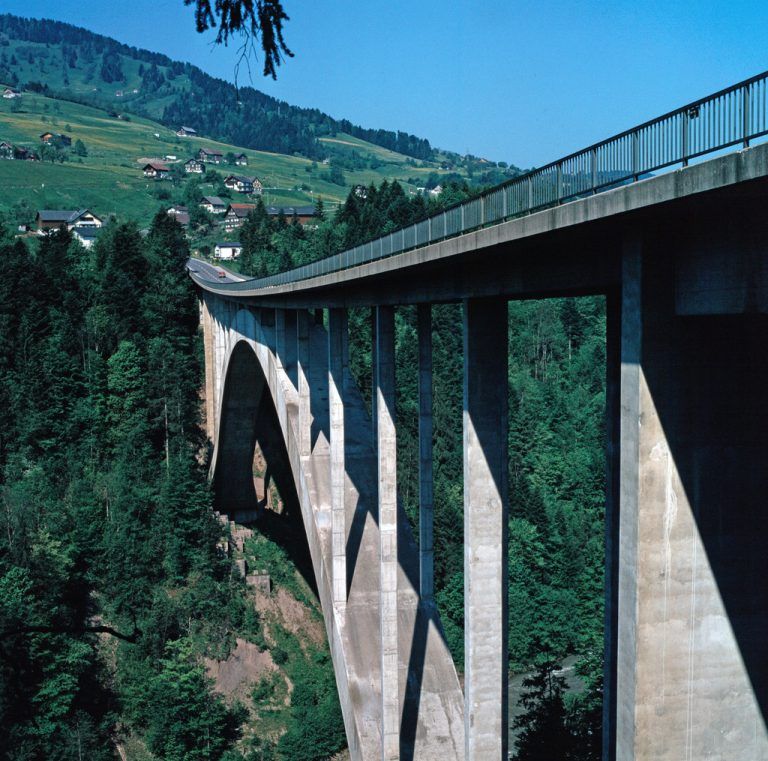

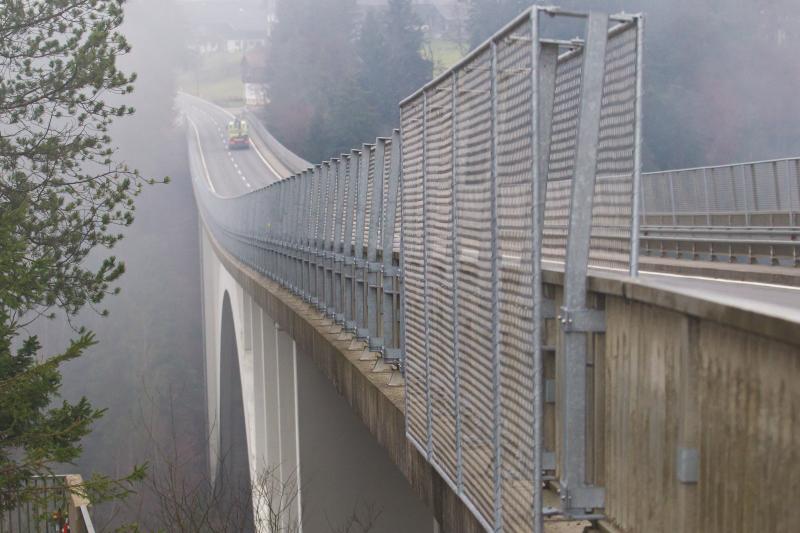

Lingenauer Hochbrücke
-
Informationen zu diesem Projekt
Projektname:
- LINGENAUER HOCHBRÜCKE
Auftraggeber
- Land Vorarlberg / PSI
Beschreibung des Projektes
- L205 Hittisauer Straße, Vorarlberg
Die Lingenauer Hochbrücke stellte mit einer beeindruckenden Länge von nahezu 400 Metern eines unserer bis dato größten Projekte dar. Die verschachtelte Bauweise verlieh dem Vorhaben eine besondere Komplexität. Hinzu kam ein durchgehender, imenser Bogen, der über einen Fluss führte und dabei 70 Meter unterhalb des Startplatzes lag. Das Projekt war insgesamt äußerst vielschichtig.
Leistungen ADP Rinner ZT GmbH
- Die Erfassung in hoher Bildqualität: Set1 - GSD 1,5/Pixel mit mindestens 80% Überlappung und entsprechend allgemeinen Anforderungen für photogrammetrische Auswertung; Set 2 - GSD 0,5/Pixel Erfassung der gesamten Bauwerksoberfläche für Schadensdetektion
- Auflösung 42 Megapixel, Vollformat; Verortung der Bilder über GPS Daten von Drohne
- Passpunktmessung
- Orientierung alle Bilddaten und Erstellung sparse cloud
- Aufbereitung und Transfer der Daten in die Strucinspect Cloud
Relevante Eckdaten
- L= 370m, B=10,3m, H=90m, TW=1
Personal
- DI Gerald Fuxjäger
- Michael Kulmer
- Ahmed Majdanac
- Senad Niksic
- Christopher Pintar
Palfinger Structural Inspection GmbH
-
Informationen zu diesem Projekt
Projektname:
- Bauwerksdigitalisierung / Digitale Brückenprüfung BW 32.1 (A99)
Auftraggeber
- Palfinger Structural Inspection GmbH
Beschreibung des Projektes
- Digitalisierung des Bestandsbauwerks inkl. Umgebung (Erstellung „Digitaler Zwilling“)
- Durchführung einer umfassenden Brückenprüfung (Zustandserfassung)
Leistungen ADP Rinner ZT GmbH
- Planung und Organisation
- Erstellung Aufnahmekonzept
- Planung GNSS-Messung
- Bestandsaufnahme
- Anschluss an das Festpunktfeld (statische GNSS-Messung bzw. Nivellement)
- Lokale Netzverdichtung und geodätische Netzmessung
- Ergänzende Terrestrische Bestandsvermessung

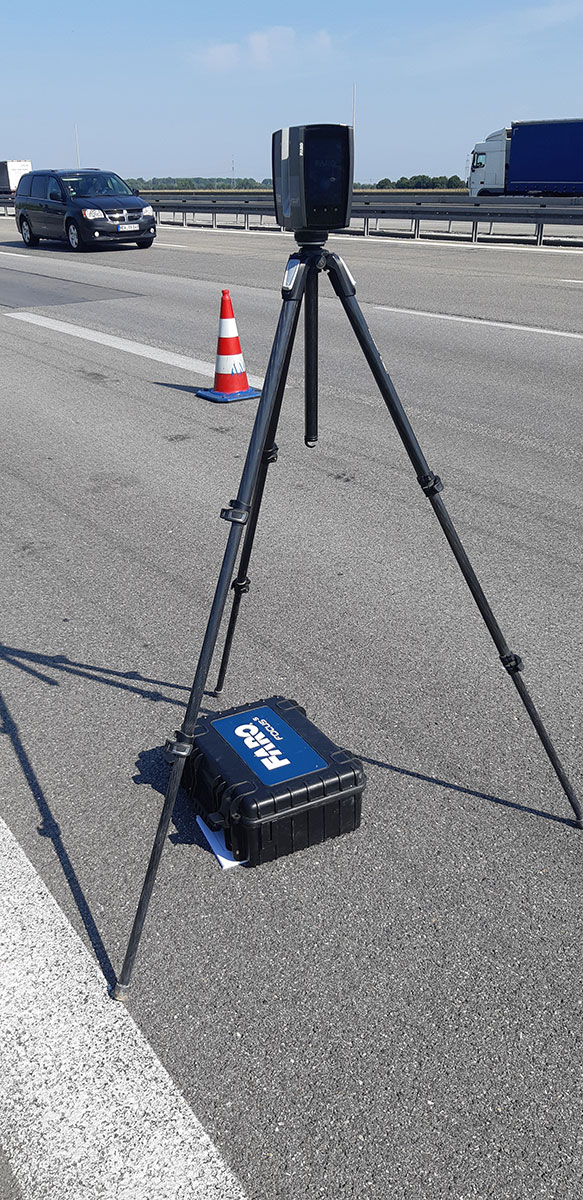

- Terrestrisches Laserscanning
- Planung Messkampagne
- Vollständige Erfassung des Projektbereichs mittels Laserscanner (ca. 30 Standpunkte)
- Aufnahme des Brückentragwerks und des Fahrbahnbereichs
- Georeferenzierung
- Erstellung 3D-Punktwolke als Grundlage zur Erstellung eines BIM-Modells
Relevante Eckdaten

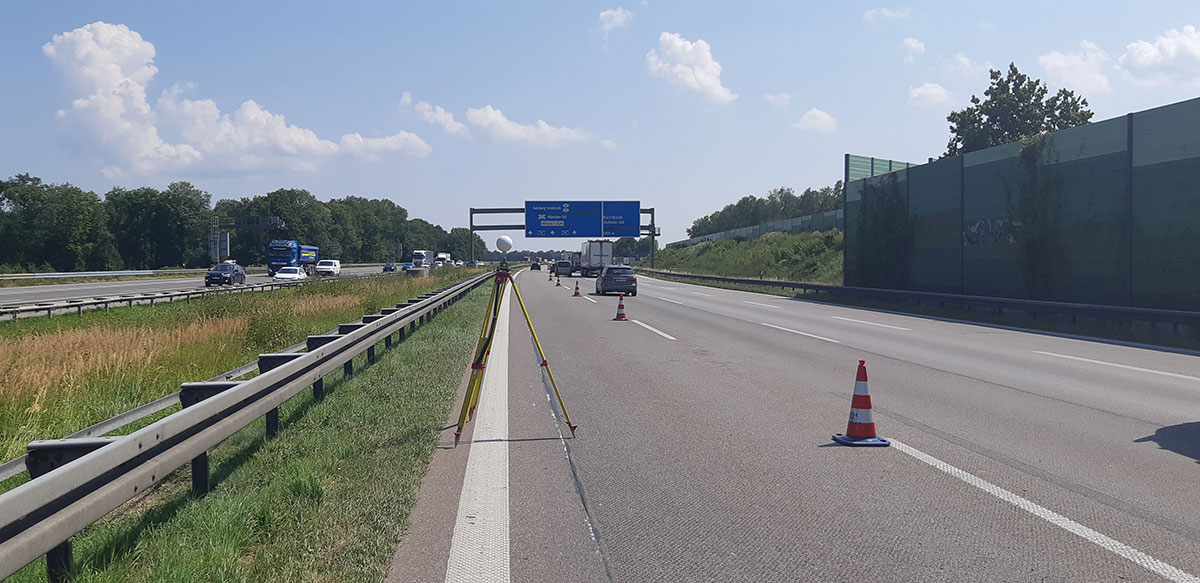

- Autobahn A99, Aschheim b. München, Objekt BW32.1
- Autobahn inkl. Brücke mit insgesamt 8 Fahrspuren
- Umgebendes Gelände (Umgehungsstraße, Begleitwege etc.), ca. 4 ha
Personal
- DI Christoph Pöllabauer
- Christopher Pintar

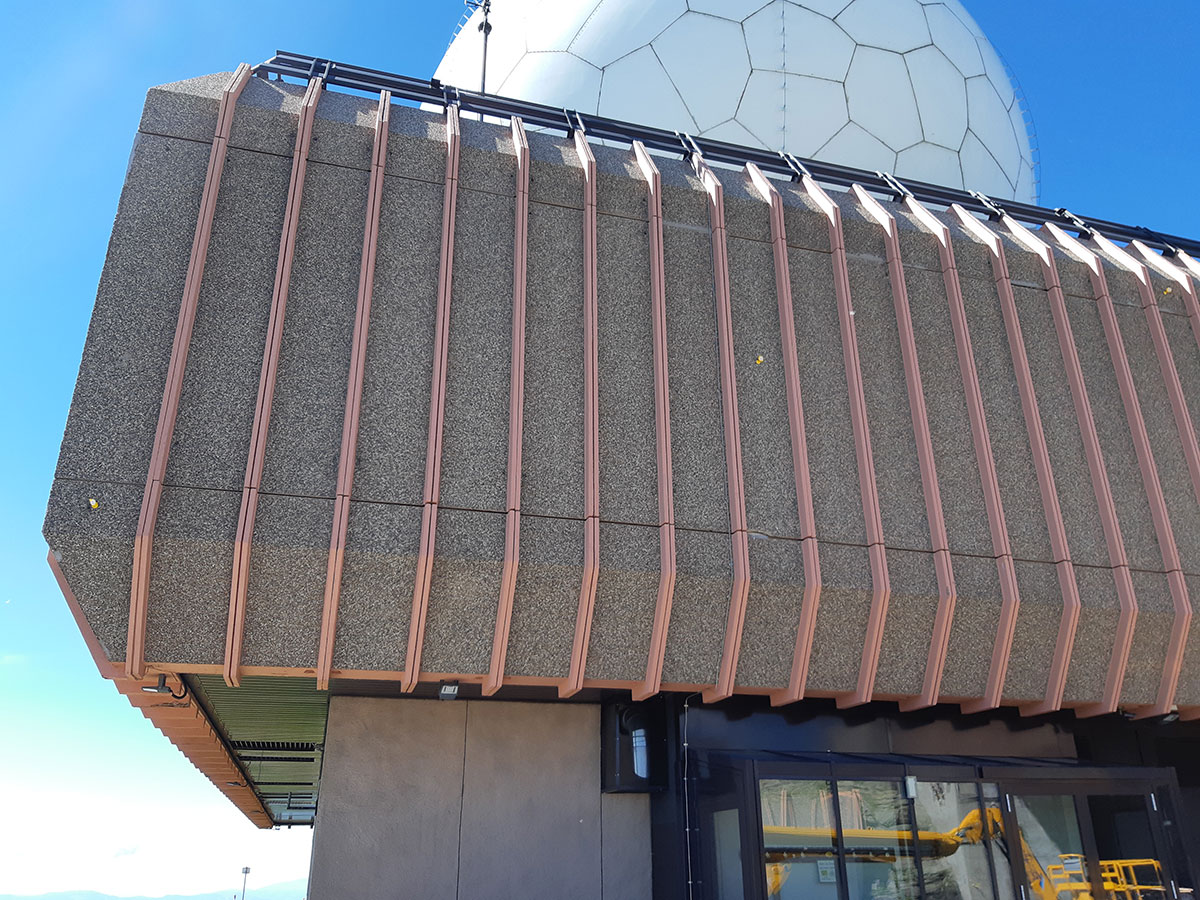

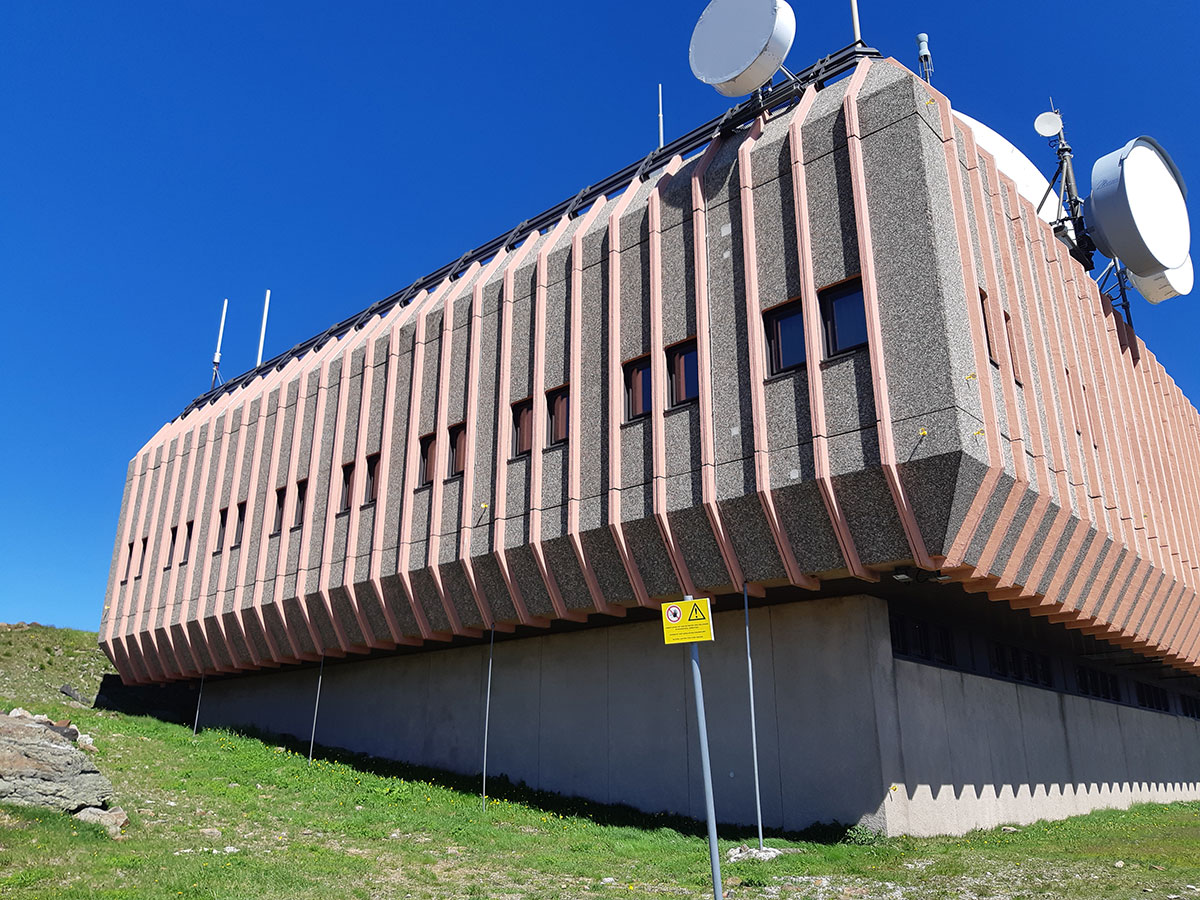

Austro Control GmbH
-
Informationen zu diesem Projekt
Projektname:
- Bauwerksinspektion MBR Koralpe
Auftraggeber
- Austro Control GmbH
Beschreibung des Projektes
- Installation Messsystem zur Bauwerksüberwachung (Deformationskontrolle)
- Wiederholte Durchführung von Folgemessungen
- Zustandserfassung der Fassaden und Sanierung
Leistungen ADP Rinner ZT GmbH
- Planung und Organisation
- Terrestrische Vermessung
- Vermarkung von Kontrollpunkten zur Deformationsüberwachung an den Fassaden
- Stabilisierung Festpunkte
- Anschluss an das Festpunktfeld
- Durchführung regelmäßiger Folgemessungen und Deformationsauswertung
- Zustandserfassung Fassade
- Photogrammetrische Aufnahme der Fassaden mittels Drohne bzw. hochauflösender terrestrischer Kamera
- Passpunktmessung
- Sanierung von Fassadenschäden
Relevante Eckdaten
- Austro Control MBR, Koralpe
- Dokumentierte Fassadenfläche ca. 1500 m2
- Seehöhe ca. 2200 m
Personal
- DI Christoph Pöllabauer
- Michael Kulmer

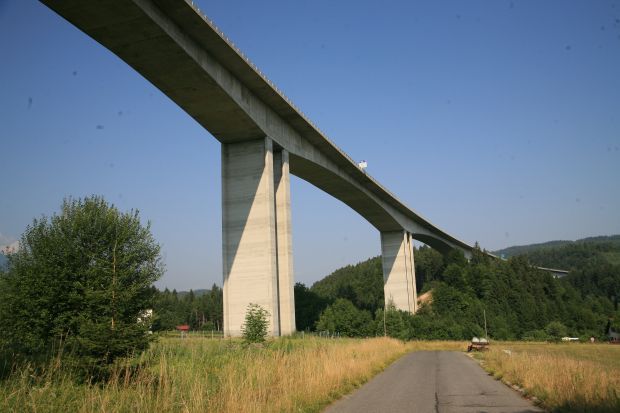

Asfinag Autobahnen- und Schnellstraßen-Finanzierungs-AG
-
Informationen zu diesem Projekt
Projektname:

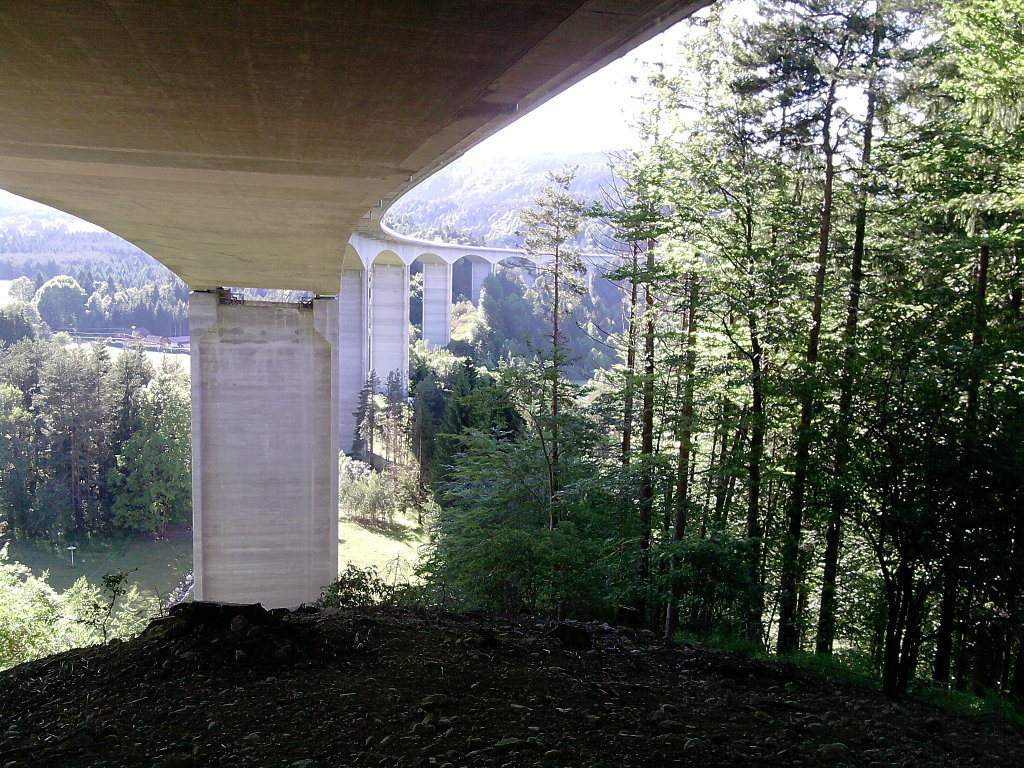

- Bauwerksinspektion A11 Karawankenautobahn, KA09, Talübergang Winkl
Auftraggeber
- Asfinag Bau Management GmbH
Beschreibung des Projektes
- Durchführung einer Zustandserfassung eines Tragwerkes
- UAV-Befliegung sämtlicher Pfeiler des Brückenobjekts KA09 mittels Drohnen
- Erstellung hochauflösender Bilder und photogrammetrische Auswertungen
- Generierung von 3D-Modellen - „digitalen Zwillingen“
Leistungen ADP Rinner ZT GmbH
- Planung und Organisation
- Erstellung des Befliegungskonzepts inkl. Auswahl eines passenden Flugobjektes und passender Sensorik
- 3D-Flugplanung
- Befliegung
- UAV-Befliegung sämtlicher Pfeiler
- Aufnahmen von RGB-Bilder durch hochauflösende Onboard-Vollformatkamera mit mindestens 36 MP
- Auswertung:
- detaillierte und verortete Darstellung der Fehlstellen
- Fotodokumentation/Schadensdokumentation auch in bearbeitbarer Listenform
- Daten-Lieferung in 3D-Visualisierungstool
- Lieferung von Online 3D-Visualisierungstool für Asfinag und WÖRLE SPAROWITZ INGENIEURE Ziviltechniker GmbH zur Ausarbeitung der Brückenhauptprüfung bzw. des Instandsetzungskonzeptes
Relevante Eckdaten
- A11, Brückenobjekt KA09-Talübergang Winkl
- abgewickelte Fläche ca. 20.000m²
- 8 Doppel-Pfeiler
Personal
- DI Gerald Fuxjäger
- Michael Kulmer
- Senad Niksic
Ansprechpartner
Unser Ziel ist es, die besten Drohnen für Bauwerksinspektionen zu bauen. Schon früh haben wir bei von uns durchgeführten Bauwerks-Befliegungen bemerkt, dass die am Markt erhältlichen Drohnen keine Bilder in der geforderten Qualität liefern konnten. Mit viel Leidenschaft und Engagement begannen wir unsere eigenen Drohnen zu konstruieren und zu bauen. Das dabei aufgebaute Know-how teilen wir gerne mit Ihnen.
Dipl.-Ing. Gerald Fuxjäger
Geschäftsführender Gesellschafter CEO
Ingenieurkonsulent für Vermessung und Geoinfomation
Lehrbeauftragter der TU Graz
Gerichtlich beeideter und zertifizierter Sachverständiger für Photogrammetrie, Fernerkundung, GIS, Immobilien
Downloads
Hier stehen Ihnen zukünftig diverse Downloads wie Bedienungsanleitungen und Updates zur Verfügung.

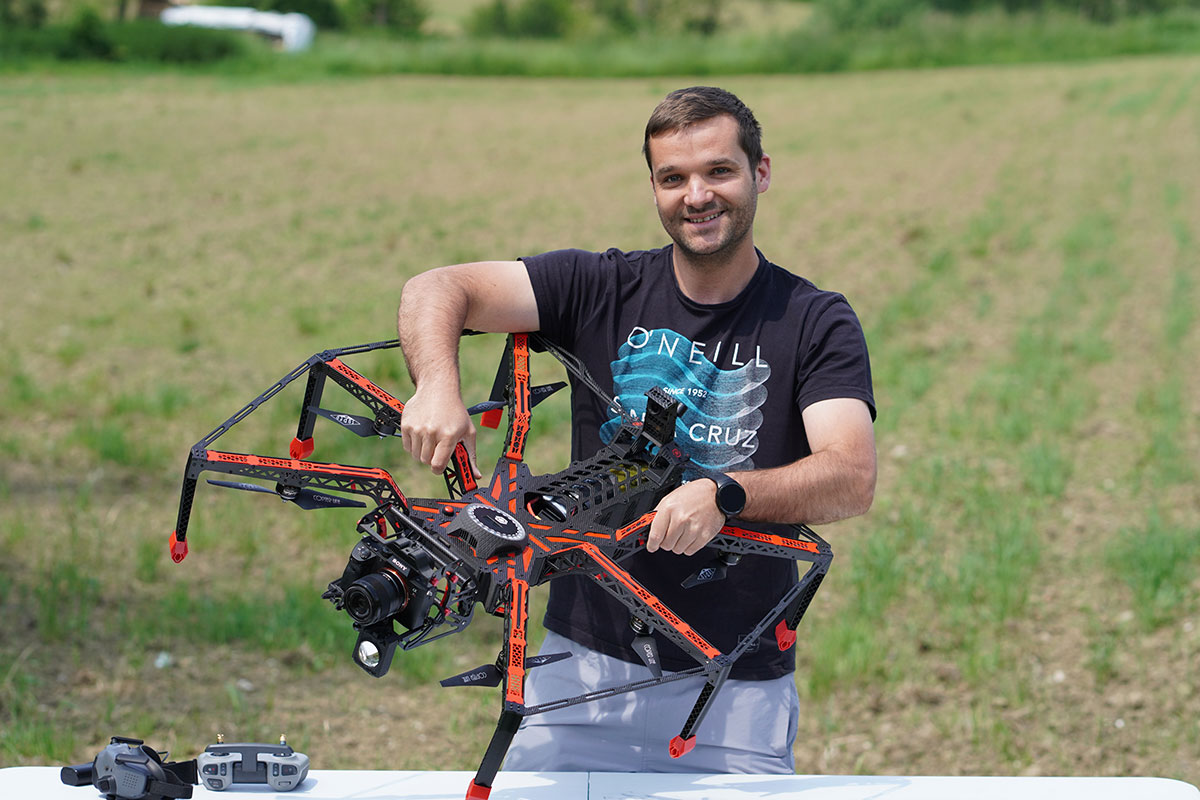

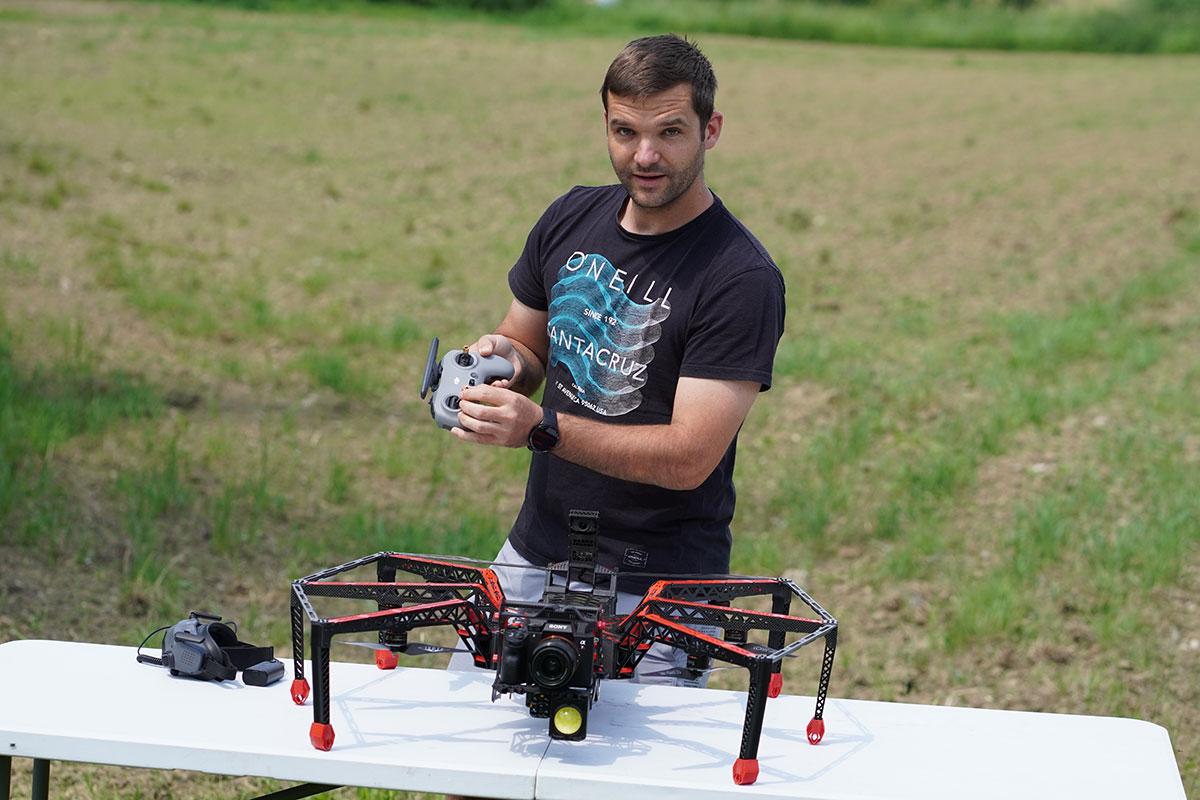

Schulungen
Erfüllen Sie die Mindestanforderungen als Pilot oder Beobachter und erwerben Sie das SCORPIO MK II Flugkompetenzzertifikat, um Ihre Flugkompetenz nachzuweisen. Unser Zertifikatskurs ist zeitsparend und flexibel gestaltet, sowohl vor Ort als auch online verfügbar. Absolvieren Sie die Schulung und Tests innerhalb eines Tages und sichern Sie sich die Berechtigung zur Steuerung der SCORPIO MK II.
